サスティンペダル MIDI 変換器 (Arduino)

サスティンペダルから MIDI 信号を出力するための変換器を Arduino で作成した。事の経緯はこちらにある通り。つまるところ microKORG にサスティンペダルを繋げたかったというだけの話だ。

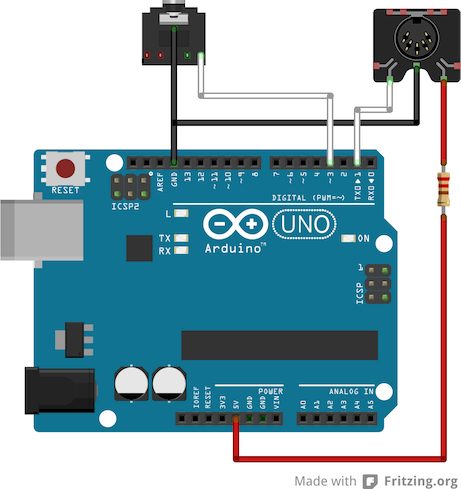

Arduino と各種パーツの接続はこんな感じ。抵抗は 220Ω を使う。

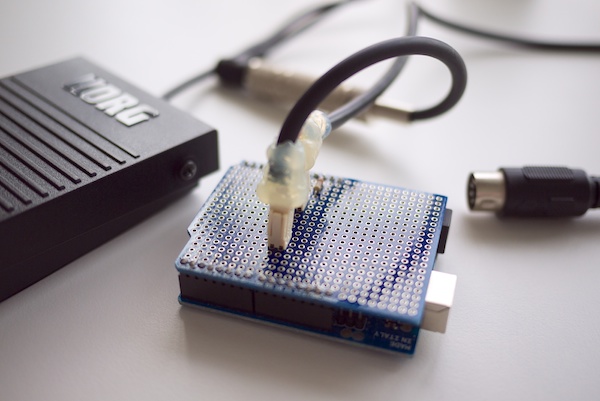

実際にはこれをバニラシールド基板の上に配線するかたちにした。0.1 インチピッチに合うオーディオジャックと DIN ジャックを持ち合わせていなかったので、適当な基板接続用の端子を使ってケーブルと接続している。

プログラムは GitHub に上げてある。サスティンペダルは単なるスイッチでしかないので、その状態変化に応じてシリアルからサスティンペダルの MIDI 信号を出力するだけという、非常にシンプルなプログラムだ。

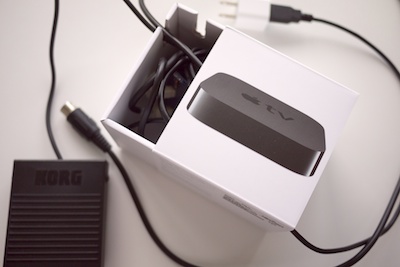

これを Apple TV の空き箱に入れて使うことにした。Arduino を使った製作物を入れるにはちょうどいいサイズかもしれない。

また次に暇があれば、放置時に省電力モードに入るような仕組みを考えてみたい。
